產品型號：Q41F46/Q341F46
公稱通徑：DN50~DN600mm
公稱壓力：PN1.0 MPa ~1.6MPa
適用溫度：-29℃~150℃
設計制造：GB/T12237-1989
法蘭尺寸：GB/T9112～9131
結構長度：GB/T12221-1989
檢驗試驗：JB/T 9092、API 598
適用介質：濃酸、硫酸、王水
襯氟球閥是用帶圓形通孔的球體作啟閉件，球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉。采用特殊的模壓工藝，使密封面致密良好，加之V型PTFE填料組合使閥門達到零泄漏；球體與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性；采用氟塑料襯里層的球閥，具有極高的化學穩定性。適用于任何強腐蝕性化學介質；采用全通浮動球閥結構，在整個壓力范圍內進行元泄漏關閉，便便于管路系統在通球掃線和管路維護。襯氟球閥為控制各種強腐蝕性介質的啟閉而進行的專業設計，廣泛使用于石油、化工、染化、農藥、制酸制堿等行業，是目前防腐閥門理想的選擇。

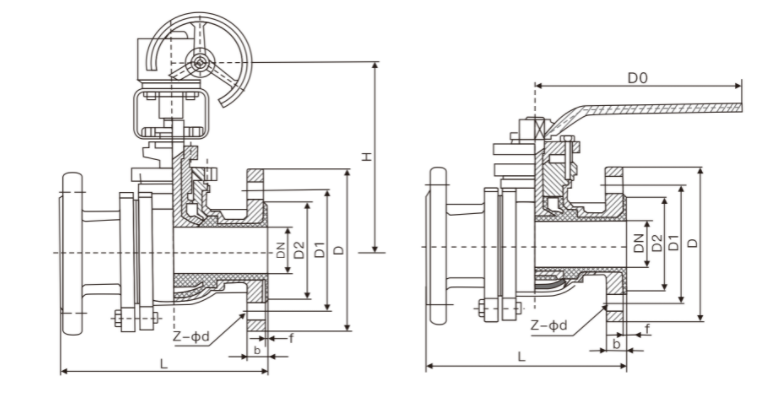

主要外形連接尺寸(PN10)
|
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z- φd |
D0 |
H |
WT(kg) |
| 15 | 1/ 2 | 140 | 95 | 65 | 45 | 2 | 14 | 4-14 | 120 | 80 | 3 |
| 20 | 3 /4 | 140 | 105 | 75 | 55 | 2 | 16 | 4-14 | 140 | 90 | 3.9 |
| 25 | 1 | 150 | 115 | 85 | 65 | 2 | 16 | 4-14 | 160 | 100 | 4.5 |
| 32 | 1-1 /4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-18 | 160 | 110 | 6.5 |
| 40 | 1-1/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-18 | 200 | 120 | 8 |
| 50 | 2 | 200 | 160 | 125 | 100 | 3 | 20 | 4-18 | 250 | 135 | 11 |
| 65 | 2-1 /2 | 220 | 180 | 145 | 120 | 3 | 20 | 4-18 | 300 | 145 | 15.5 |
| 80 | 3 | 250 | 195 | 160 | 135 | 3 | 22 | 4/8-18 | 350 | 180 | 19 |
| 100 | 4 | 280 | 215 | 180 | 155 | 3 | 22 | 8-18 | 240 | 195 | 26 |
| 125 | 5 | 320 | 245 | 210 | 185 | 3 | 24 | 8-18 | 500 | 210 | 44 |
| 150 | 6 | 360 | 280 | 240 | 210 | 3 | 24 | 8-23 | 200* | 450 | 70 |
| 200 | 8 | 457 | 335 | 295 | 265 | 3 | 26 | 8-23 | 240* | 490 | 110 |
| 250 | 10 | 533 | 390 | 350 | 320 | 3 | 28 | 12-23 | 240* | 550 | 220 |
| 300 | 12 | 610 | 440 | 400 | 368 | 4 | 28 | 12-23 | 320* | 600 | 280 |
| 350 | 14 | 686 | 500 | 460 | 428 | 4 | 30 | 16-23 | 320* | 675 | 410 |
