產品概述
電動截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。該閥只適用于全開和全關，不允許作調節和節流。被廣泛用于公稱壓力在PN1.6～16MPa，工作溫度-29～550℃的環保、石油、化工、電力行業等各種場合的管路上，起到切斷流體的作用。
產品特點
1、電動截止閥產品設計制造按標準，結構合理，密封可靠，性能優良，造型美觀。
2、閥瓣、閥座密封面用鐵基合金堆焊或司太立鈷基質合金堆焊而成。
3、電動截止閥閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
4、倒密封采用螺紋連接密封或本體堆焊奧氏體不銹鋼而成，密封可靠。
5、配有DZW系列多回轉式電動裝置，也可按用戶要求選配電動裝置。

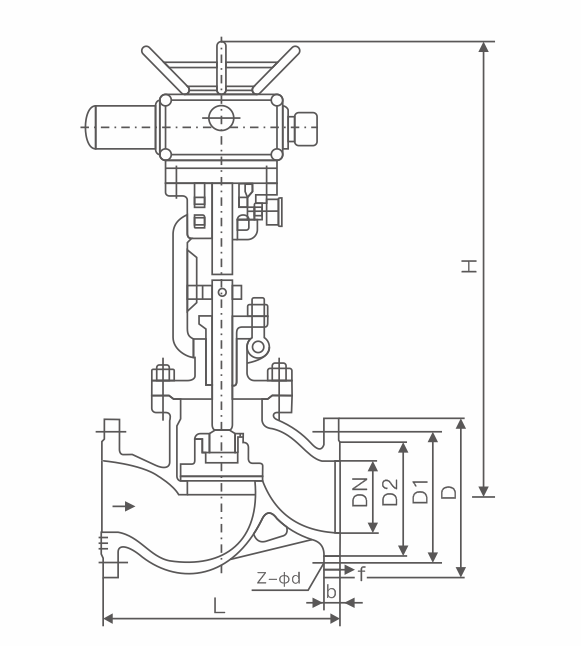

主要外形連接尺寸 PN 1.6MPa
|
公稱通徑DN(mm) |
L |
D |
D1 |
D2 |
b |
f |
Z-φd |
H |
D0 |
|
10 |
130 |
90 |
60 |
40 |
14 |
2 |
4-14 |
198 |
120 |
|
15 |
130 |
95 |
65 |
45 |
14 |
2 |
4-14 |
218 |
120 |
|
20 |
150 |
105 |
75 |
55 |
14 |
2 |
4-14 |
258 |
140 |
|
25 |
160 |
115 |
85 |
65 |
14 |
2 |
4-14 |
275 |
160 |
|
32 |
180 |
135 |
100 |
78 |
15 |
2 |
4-18 |
280 |
180 |
|
40 |
200 |
145 |
110 |
85 |
16 |
2 |
4-18 |
330 |
200 |
|
50 |
230 |
160 |
125 |
100 |
16 |
3 |
4-18 |
350 |
240 |
|
65 |
290 |
180 |
145 |
120 |
18 |
3 |
4-18 |
400 |
280 |
|
80 |
310 |
195 |
160 |
135 |
20 |
3 |
8-18 |
355 |
280 |
|
100 |
350 |
215 |
180 |
155 |
20 |
3 |
8-18 |
415 |
320 |
|
125 |
400 |
245 |
210 |
185 |
22 |
3 |
8-18 |
460 |
360 |
|
150 |
480 |
280 |
240 |
210 |
24 |
3 |
8-23 |
510 |
400 |
|
200 |
600 |
335 |
295 |
205 |
26 |
3 |
12-23 |
710 |
400 |
|
250 |
650 |
405 |
355 |
320 |
30 |
3 |
12-23 |
789 |
450 |
|
300 |
750 |
460 |
410 |
375 |
30 |
3 |
12-23 |
925 |
500 |
主要外形連接尺寸 PN2.5MPa
|
公稱通徑DN(mm) |
L |
D |
D1 |
D2 |
b |
f |
Z-φd |
H |
D0 |
電動裝置 |
|
15 |
130 |
95 |
65 |
45 |
16 |
2 |
4-14 |
- |
120 |
- |
|
20 |
150 |
105 |
75 |
55 |
16 |
2 |
4-14 |
- |
140 |
- |
|
25 |
160 |
115 |
85 |
65 |
16 |
2 |
4-14 |
- |
160 |
- |
|
32 |
180 |
135 |
100 |
78 |
18 |
2 |
4-18 |
- |
180 |
- |
|
40 |
200 |
145 |
110 |
85 |
18 |
3 |
4-18 |
- |
200 |
- |
|
50 |
230 |
160 |
125 |
100 |
20 |
3 |
4-18 |
645 |
240 |
DZW101 |
|
65 |
290 |
180 |
145 |
120 |
22 |
3 |
8-18 |
690 |
280 |
DZW101 |
|
80 |
310 |
195 |
160 |
135 |
22 |
3 |
8-18 |
715 |
280 |
DZW151 |
|
100 |
350 |
230 |
190 |
160 |
24 |
3 |
8-23 |
770 |
320 |
DZW20 |
|
125 |
400 |
270 |
220 |
188 |
28 |
3 |
8-25 |
780 |
360 |
DZW30 |
|
150 |
480 |
300 |
250 |
218 |
30 |
3 |
8-25 |
875 |
400 |
DZW45 |
|
200 |
600 |
360 |
310 |
278 |
34 |
3 |
12-25 |
967 |
400 |
DZW60 |
|
250 |
650 |
425 |
370 |
332 |
36 |
3 |
12-30 |
- |
450 |
- |
|
300 |
750 |
485 |
430 |
390 |
40 |
4 |
12-30 |
- |
500 |
- |
